Auf dieser Seite sehen Sie Details zu einer Leitung aus mehreren Tausend Kabel und Leitungen, die wir ständig auf Lager haben.

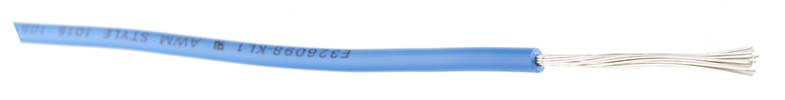

UL–Litze UL/cUL Style 1007/1569

Leiter :	verzinnt
Aderisolation :	PVC (Polyvinylchlorid)

AWG Nr	Leiteraufbau	Ader	Leiter widerstand	Cu-Zahl (kg/km)	Gesamtgewicht kg/km	Artikelnr
AWG 14	19 x 0,375 (2,1 qmm)	2.80	9	20.000	25.90	321708
AWG 16		2.40	14	13.500	18.60	321779
AWG 18	28 x 0,20	2.10	21	8.500	12.50	321765
AWG 20	18 x 0,20 (0,56 qmm)	1.90	33	5.500	8.80	321766
AWG 22	7 x 0,254 (0,355 qmm)	1.60	54	3.300	5.80	321767
AWG 24	7 x 0,203	1.50	85	2.100	4.50	321768
AWG 26	7 x 0,16 (0,14qmm)	1.30	132	1.400	3.20	321714
AWG 28	7 x 0,127 (0,087 qmm)	1.20	216	0.900	2.90	323701

Isolationswiderstand :	min. 200 MΩ x km bei +20 °C
Prüfspannung :	3000 V
Betriebsspannung :	300 V
Temperaturbereich in Ruhe :	–30 bis 105 °C
in Bewegung :	–5 bis 105 °C
Wanddicke :	ca. 0.38 mm
Kennzeichnung :	Bedruckung + Label

Die Farbnummer entnehmen Sie aus unserem Farbnummernschlüssel.

Änderungen behalten wir uns vor.

Alle Maße und Gewichte sind Zirkaangaben.
